SZL型链条炉排锅炉(双锅筒纵置式链条炉排锅炉)

918博天堂SZL系列水冷拱、膜式水冷壁组装锅炉是公司独家开发并融合散装锅炉炉拱优点的一种新型水管组装锅炉,它将大型链条炉排锅炉燃烧系统水冷拱技术及膜式水冷壁技术巧妙应用到组装锅炉上,属国内首创,技术指标处于国内领先水平。

6—25
蒸发量 (t/h)
≥82%
热效率
0—110%
负荷范围
索取报价清单
咨询技术客服
产品简介

918博天堂SZL型链条炉排燃煤锅炉效率高、超负荷能力强、煤种适应性广,被誉为当代国内同类产品最佳设计方案,具有世界先进水平。该锅炉主要由上下锅筒、对流管束、水冷壁管、下降管和集箱所组成,上下锅筒纵置式布置,燃烧设备采用链带式链条炉排,用无级变速装置驱动。锅炉本体由纵置的上、下锅筒和对流管束组成。燃烧室四周布置有水冷壁,前后拱以水冷壁作为骨架浇注耐火浇注料而成,炉拱使用寿命更长。本体左右侧为全膜式水冷壁结构,锅炉密封性好,散热损失小,保证锅炉安全高效运行。

应用领域:热力公司、纺织厂、服装厂、化工厂、食品厂、制药厂、造纸厂、酿酒厂、水洗厂等

常用吨位:10吨szl锅炉、15吨szl链条炉排锅炉、20吨SZL链条炉排蒸汽锅炉、25吨szl双锅筒链条燃煤锅炉

独创膜式水冷壁结构传热面积大、传导效果好、热损失低、气密性好、炉墙不变形、不漏灰
前后拱结构革新增加了炉膛辐射受热面,超负荷能力更强,延长了拱的使用寿命
加长型炉排设计炉排前后轴加长,燃烧充分,增大炉排有效面积,锅炉超负荷能力增强
调节性能佳分段送风,密封性好,可控制各燃烧段的供风量,达到最佳调节燃烧效果
热效率高敷管炉墙设计与铸铁省煤器的应用进一步降低排烟热损失,锅炉效率高
整体组装出厂上部大件由本体、上部炉墙和保温层组成;下部大件由链条炉排和煤斗组成
契合快速安装需求与补充受热面在工地合拢后,只需砌筑下部炉墙即可投运,安装周期短,费用少
负荷调节范围大理论上0—110%,调节方便
推荐链条炉排锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

锅炉系统
咨询锅炉系统工程师 查看3D结构
在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

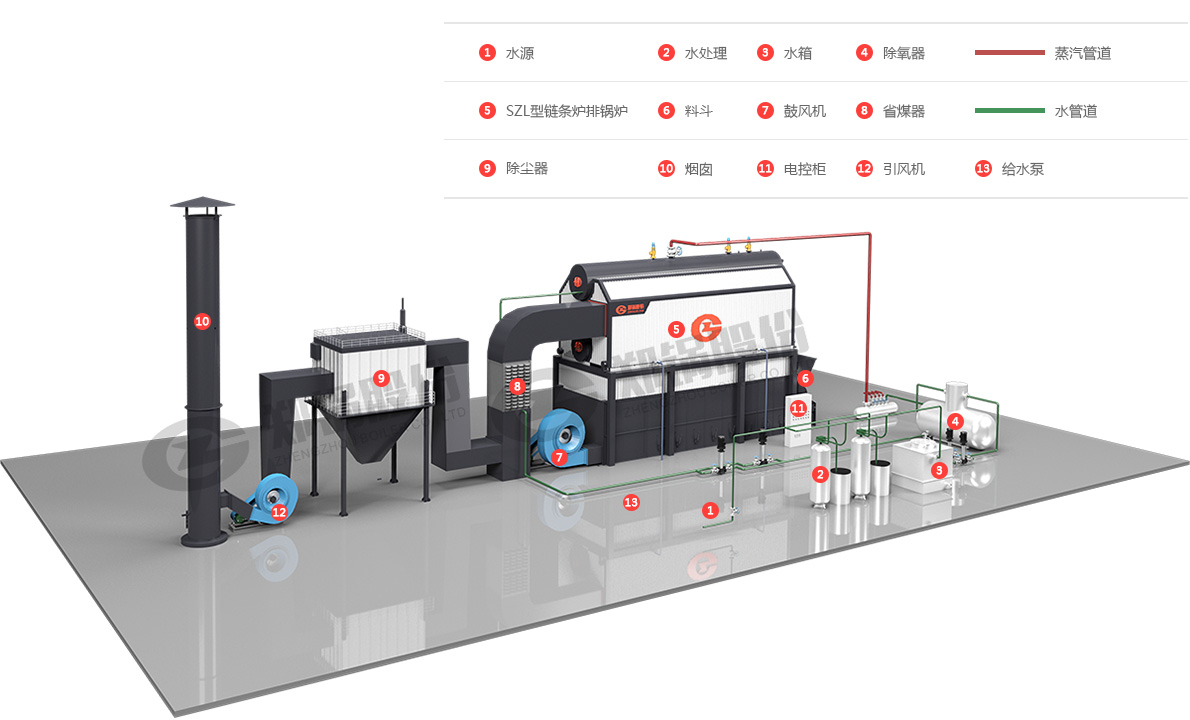

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应系统上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
锅炉房内其它设备换热站、循环泵、除污器等
烟气净化系统除尘器、脱硫装置、脱硝装置等
技术参数
蒸汽锅炉 型号 最大运输尺寸 最大外形尺寸 料斗 主汽阀 最大运输重量 燃料
  单位 L W H L W H (M) (m) (t)
组装链条炉排锅炉 SZL6-1.25 6220 2770 3530 10050 3700 7030 2626 5774 22.7

Ⅱ类烟煤

AⅢ类烟煤

贫煤

Ⅲ类无烟煤

SZL6-1.6 6220 2770 3530 9570 3700 6830 1878 5648 24.4
SZL8-1.25 7130 3120 3530 11390 3955 6410 2576 5724 31.4
SZL8-1.6 7130 3120 3530 11390 3955 6410 2576 5728 32.3
SZL10-1.25 7730 3310 3530 12050 4075 6410 2630 5724 31.0
SZL10-1.6 7730 3310 3530 12050 4075 6410 2630 5728 31.8
SZL10-2.5 7730 3310 3530 12050 4075 6410 2630 5735 33.0
SZL12-1.25 8030 3160 3530 12050 3935 6410 2630 5724 33.9
SZL12-1.6 8070 3310 3530 12350 4075 6410 2630 5728 32.1
SZL15-1.25 10000 3390 3530 16470 4090 6335 2630 5774 38.1
SZL15-1.6 9300 3310 3530 15970 4075 6410 2630 5778 36.5
SZL15-2.5 9300 3310 3530 15970 4075 6410 2630 5790 37.9
SZL20-1.25 11450 3270 3530 15500 6170 8410 2630 7724 41.7
SZL20-1.6 11450 3270 3530 15500 6170 8410 2630 7728 43.0
SZL20-2.5 11450 3270 3530 15500 6170 8410 2630 7740 45.8
SZL25-1.25 11780 3670 3530 16150 6790 8410 2630 7724 39.1
SZL25-1.6 11780 3670 3530 16150 6790 8410 2630 7728 46.6
SZL25-2.5 11780 3670 3530 16150 6790 8410 2630 7740 43.9
热水锅炉 型号 最大运输尺寸 最大外形尺寸 料斗 主汽阀 最大运输重量 燃料
  单位 L W H L W H M m t
组装链条
热水锅炉
SZL2.8-1.0/95/70 7500 2500 3480 8820 3150 4450 1970 3874 32.3

Ⅱ类烟煤

AⅢ类烟煤

贫煤

Ⅲ类无烟煤

SZL4.2-1.0/95/70 6080 2770 3530 10100 3610 6830 2580 5524 18.5
SZL7-1.0/95/70 7730 3310 3530 12050 4075 6410 2630 5724 31.0
SZL7-1.0/115/70 7730 3310 3530 12050 4075 6410 2630 5724 31.0
SZL10.5-1.25/115/70 9300 3310 3530 15900 4075 6410 2630 5774 35.2
SZL14-1.25/115/70 11450 3270 3530 15500 6170 8410 2630 4535 45.0
QXL14-1.25/130/70 11450 3270 3530 15500 6170 8410 2630 7724 41.4
QXL14-1.6/130/70 11450 3270 3530 15500 6170 8410 2630 7724 41.4
SZL14-1.0/95/70 11450 3270 3530 15500 6170 8410 2630 7724 41.7
QXL17.5-1.25/115/70 11780 3670 3530 16150 6790 8410 2630 7724 39.1
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
