QXX高速外循环流化床热水锅炉(强制型外循环流化床锅炉)

918博天堂股份QXX高速外循环流化床热水锅炉广泛应用于城市、各种企业的供暖系统、供热公司的热力供应,可燃用无烟煤、烟煤、褐煤和煤矸石等较低热值燃料,环保节能效果显著,负荷调节范围广,是城市集中供暖的首选产品。2015年,该炉型QXX116-1.6/130/70-H循环流化床热水锅炉,荣获2015年国家发改委高效节能锅炉推广目录(第一批)第一名。

29—168
蒸发量 (MW)
≤1.6MPa
工作压力
≥8000小时
年运行时间
索取报价清单 查看产品专题
咨询技术客服
产品简介

目前,我国燃煤层燃锅炉数量巨大,其炉渣含碳量较高,原有燃烧方式无法将其回收利用,造成燃料大量浪费,而高速循环流化床热水锅炉却能很好地燃用低热值燃料及炉渣与普通煤的混合燃料,这样就可以将原来白白扔掉的炉渣重新利用。同时,在新疆及内蒙地区存在着丰富的低热值褐煤资源,也为用户提供大量的低价燃料。而且循环流化床锅炉的炉渣低温烧透性好,适用于作建筑材料的掺合料,达到综合利用的目的。

大型循环流化床热水锅炉市场定位于城市集中供热,年需要量约5000MW。目前集中供热所用锅炉产品主要是传统的链条炉,随着国家节约能源,治理污染环保政策的出台,传统的链条炉排将逐步被循环流化床锅炉代替。

该型CFB热水锅炉为单锅筒横置式、强制循环、平衡通风、∏型布置的燃煤循环流化床锅炉,主要由膜式水冷壁炉膛、中心筒偏置式高效绝热旋风分离器、自平衡回料阀和尾部对流烟道组成。尾部竖井烟道布置光管省煤器和一、二次风空气预热器。锅炉采用前吊后支相结合的固定方式,适于室内和半露天布置。

常见容量:58MW/64MW/70MW/91MW/116MW高速循环流化床热水锅炉

独特水循环强制+复合再循环,实现自停电保护,逆流程设计,避免低温腐蚀
单横锅筒辅助锅筒和下降管、上升管一起形成强制循环的辅助水动力
专利型钟罩式风帽布风板与等压风室设计,满足流化燃烧,实现低床压运行,达到节电目的
超低排放二次风设计,补氧燃烧,改变燃烧份额,确保燃烧及脱硫效果,抑制Nox
高效绝热旋风分离器辅以自平衡返料器,配罗茨风机,提高返料器的工作可靠性
燃烧系统物料质量优化实现高效分离、流态重构和低床压运行
膨胀设计满足三维膨胀需要,保证使用寿命;设置刚性梁及导向止晃装置,确保安全
防磨设计针对炉膛、对流受热面、分离器及返料器等进行防磨防护设计,确保运行寿命
推荐循环流化床锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

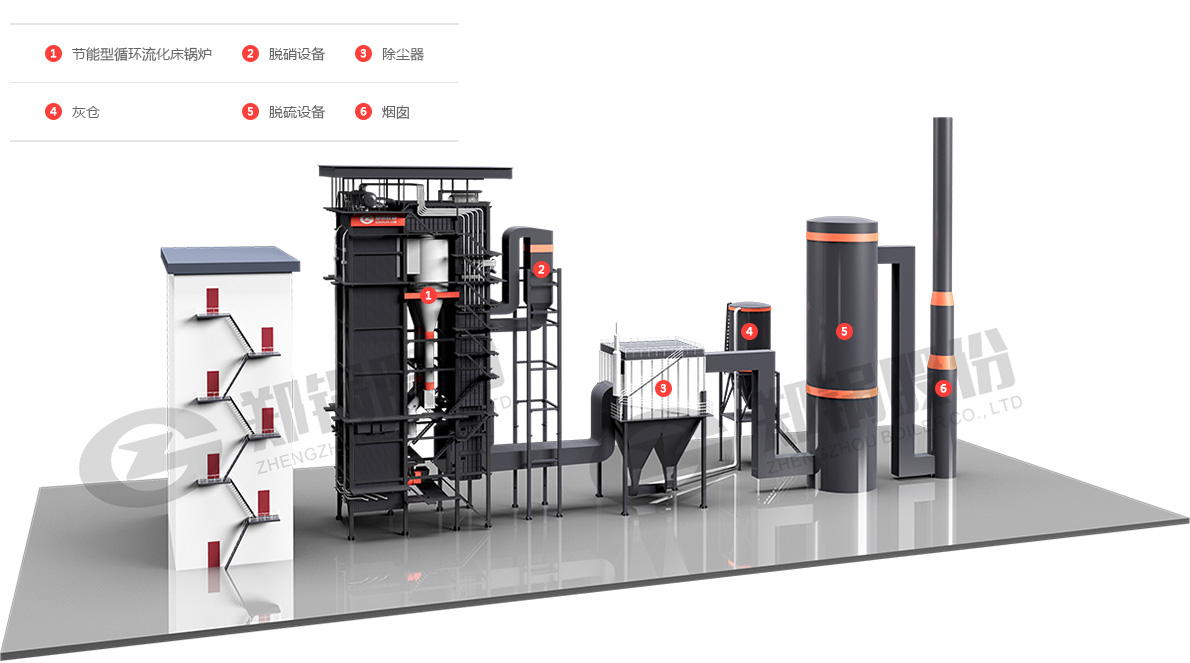

锅炉系统
咨询锅炉系统工程师 查看3D结构
在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应及制备系统上煤机、皮带输煤机、破碎机、振动筛、电子皮带秤、电磁除铁器、双梨式卸料器、(煤仓、石灰石仓)、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
烟气净化系统除尘器、脱硫装置、脱硝装置、气力输灰(灰仓)等
出渣系统出渣机、输渣皮带、(渣仓)等、锅炉房内其它设备:换热器或发电设备
技术参数
型号规格 额定热功率(MW) 额定出水压力(MPa) 出水温度(℃) 回水温度(℃) 设计燃料 咨询价格 出厂方式
QXX58-1.6/130/70-M 58 1.6 130 70 褐煤 散装
QXX58-1.6/150/90-A 58 1.6 150 90 烟煤 散装
QXX91-1.6/130/70-H 91 1.6 130 70 褐煤 散装
QXX116-1.6/130/70-H 116 1.6 130 70 褐煤 散装
QXX116-1.6/150/90-P 116 1.6 150 90 贫煤 散装
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
最新案例
东方热力2×75吨/时循环流化床电站锅炉项目
东方热力2×75吨/时循环流化床电站锅炉项目
项目地址河南许昌
购买设备2台ZG-75/5.29-M
应用领域热力公司
介质分类蒸汽锅炉
咨询该项目执行经理
内蒙古280吨循环流化床电站锅炉项目
内蒙古280吨循环流化床电站锅炉项目
项目地址内蒙古锡林郭勒盟
购买设备2×280t/h循环流化床电站锅炉
应用领域铜锌冶炼行业
介质分类蒸汽锅炉
咨询该项目执行经理
哈尔滨116MW(160吨)循环流化床热水锅炉集中供热项目
哈尔滨116MW(160吨)循环流化床热水锅炉集中供热项目
项目地址黑龙江哈尔滨
购买设备QXX116-1.6/130/70-H
应用领域热力行业
介质分类热水锅炉
咨询该项目执行经理
