DZL型链条炉排锅炉(单锅筒纵置式链条炉排锅炉)

由918博天堂独家研发全新一代DZL两翼烟道系列锅炉是我国第四代卧式水火管快装链条炉排锅炉,曾荣获国家机电部优质产品奖、省优质产品奖、省市优秀新产品奖、省市科技进步奖,是国家机电节能产品推广项目产品。

2—10
蒸发量 (t/h)
≥80%
热效率
10%-15%
超额出力
索取报价清单
咨询技术客服
产品简介

以“两翼烟道技术”为核心的DZL型两翼烟道快装水火管链条炉排锅炉成功解决了快装水火管链条炉排锅炉多年存在的锅筒底部易产生鼓包、高温区管板易产生裂纹两大技术难题,是一项划时代的技术创举,被誉为80年代国内锅炉行业七大新技术之一,成为新一代水火管快装链条炉排锅炉的标杆。截至目前,国内所有锅炉生产厂家生产的水火管快装链条炉排锅炉均源于此项技术,因其技术成熟、性能优越,30年来一直未被超越。

锅炉大件(主要是上本体和下部底座)在厂内已组装完毕,用户锅炉大件(主要是上本体和下部底座)就位后,只需完成各接口和辅机及管路系统即可运行。DZL系列采用轻型链带式炉排,自动化程度高,配有除尘设备,环境污染少,具有良好的综合经济技术指标,深受广大消费者的好评。

应用领域:建材行业、饲料行业、橡胶厂、纺织厂、食品厂、饮料厂、乳制品厂、罐头厂、化纤厂、水洗厂等。

常用吨位:2吨DZL链条锅炉、4吨dzl链条炉排锅炉、6吨单锅筒链条炉、10吨链条炉排蒸汽锅炉

原始排尘浓度低采用高效节能强化燃烧技术,且设计有大容积炉膛和燃烬室
动力输出充足中隔墙结构,利于飞灰燃烬,增加烟气行程,增加燃烬室传热
特色布置刷新能效先进的螺纹烟管结构,传热系数高,散热损失小,效率远高于同类产品
攻克鼓包难题两侧集箱上的部分上升管拉向炉膛,新颖炉膛结构避免“鼓包”缺陷
快速升温大量高效传热螺纹烟管置于锅壳,升温时间约比水管锅炉缩短1/3
管板可靠耐用采用拱型管板,加装隔板,将改善此处水循环,使前管板得到充分冷却
锅炉房投资低在同容量炉型中外形尺寸最小,锅炉房投资至少降低1/3且适用老的锅炉房改建扩容
停电自保护自然循环使水冷壁不汽化,无需采用专门保护措施便可防止损坏事故
推荐链条炉排锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

锅炉系统
咨询锅炉系统工程师 查看3D结构
在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

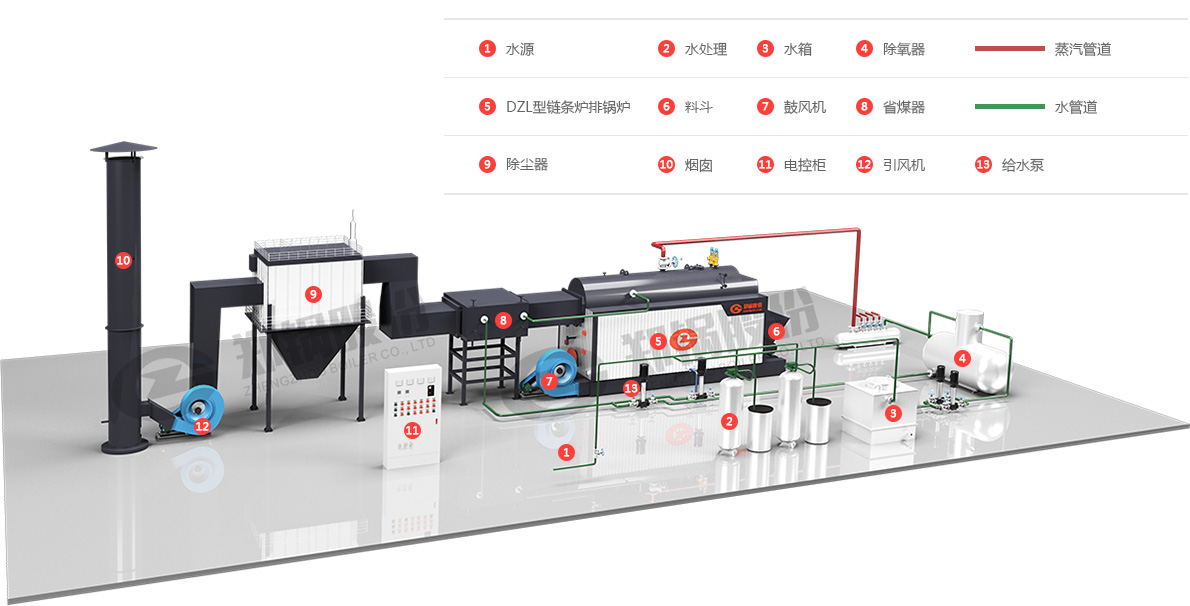

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应系统上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
锅炉房内其它设备换热站、循环泵、除污器等
烟气净化系统除尘器、脱硫装置、脱硝装置等
技术参数
蒸汽锅炉 型号 最大运输尺寸 最大外形尺寸 料斗 主汽阀 最大运输重量 燃料
  单位 L W H L W H (M) (m) (t)
快装链条锅炉 DZL2-1.0 5200 2100 3492 7430 2700 4700 1970 3892 19.3

Ⅱ类烟煤

AⅢ类烟煤

贫煤

Ⅲ类无烟煤

DZL2-1.25 5200 2100 3492 7430 2700 4700 1970 3892 19.4
DZL4-1.6 6110 2510 3380 7900 3060 4745 1970 3780 32.8
DZL6-1.6 7150 2600 3528 8870 3650 6030 1806 3828 39.3
DZL8-1.25 8460 3100 4535 11050 3300 4600 2580 4535 50.2
DZL8-1.6 8460 3100 4535 11050 3300 4600 2580 4535 50.9
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
