碳素厂余热发电项目余热锅炉方案要求

  2022-04-29

一、项目简介:

本项目位于山东东营利津县,本期供货范围为主要建设2台2*48罐炭素厂煅烧炉配套的余热锅炉,共计 6台炭素厂锻烧炉余热锅炉,明年计划对原有煅烧炉余热锅炉进行改造:增加余热锅炉32罐对应1台,2台24罐煅烧炉对应1台余热锅炉。

二、 项目烟气参数

1台48罐煅烧炉烟气参数

序号

项目

烟气指标

1

每罐的排料量为85kg/罐.



2

罐式炉烟气流量(Nm3/h)

15000或者根据经验估算

3

烟气温度(℃)

800-1100(900度左右)

4

烟气成分(%)

—CO2

—H2O

—O2

—N2

—Ar

—SO2



6.8

19.37

4.85

68.07

0.81

0.10

因煅烧炉每批次产品添加的石油焦不同,烟气参数会有一定变化。

三、锅炉给水温度及出口蒸汽参数要求

(1)48罐式炉余热锅炉主要热力参数(6台):

  • 过热蒸汽出口压力: 2.45MPa
  • 过热蒸汽出口温度: 425℃
  • 出口烟气温度: 160℃(锅炉出口)
  • 给水温度:104℃
  • 锅炉烟风阻力500pa 左右

(2)烟气出口尺寸及标高

锅炉烟气进口下底标内径高为7.58米

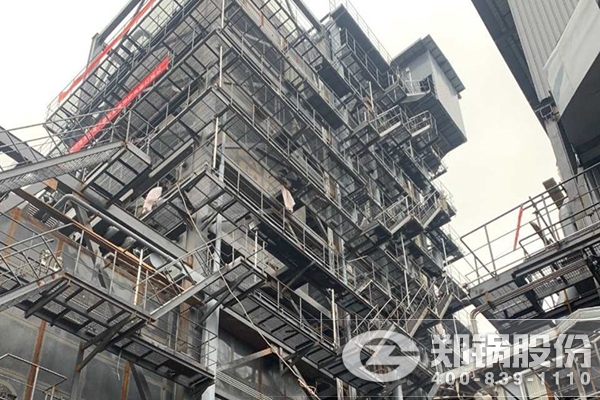

云南98吨碳素窑余热锅炉项目

四、余热锅炉要求:

本项目蒸汽主要用来发电。要求锅炉效率高,要求锅炉全膜式壁结构,锅炉烟气阻力小,最好控制在500pa左右, 省煤器能隔离走旁路,供货范围包含设计、制造、安装、验收、调试

1.高温过热器须采用12Cr1MoVG,低温省煤器采用耐腐蚀的ND钢(09CrCuSb)。

2.锅炉材质须具备耐高温烟气变化的冲刷及腐蚀。

3.锅炉能适应0-7t/h的负荷变化。

4.供货厂家应提供余热锅炉进出口烟道设计方案。

5.锅炉定连排、加药装置符合两炉共用原则。

6.锅炉集箱须采用焊接结构,避免泄露。

7. 锅炉除灰设备及方案。
