27万烟气量配置多大吨位的余热锅炉
2022-04-21
最近有用户咨询余热锅炉， 烟气量27万Nm³/h，余热锅炉进口温度240～310℃，需要配置多大吨位的余热锅炉。烟气量相同，烟气温度不同，配置的烟气余热锅炉吨位也不同。烟气温度越高，配置的余热锅炉吨位越大。

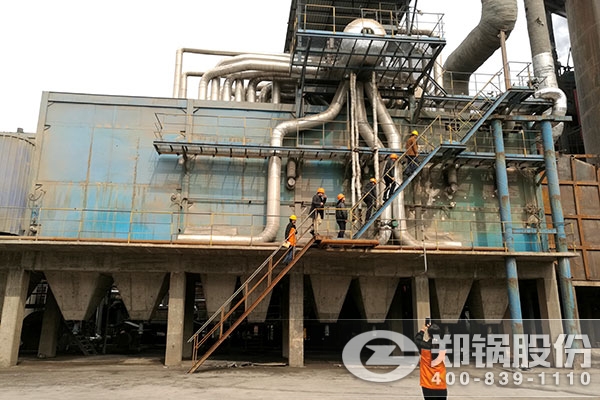

郑州锅炉厂余热锅炉项目照片
表1烟气主要参数
|
项目 |
烟气量 |
余热锅炉进口温度 |
余热锅炉出口要求温度 |
|
单位 |
Nm³/h |
℃ |
℃ |
|
数值 |
27万 |
240～310 |
145（最低） |
|
说明 |
排烟温度根据设计可适当调整，下表供参考 |
||
表2 烟气成分主要参数
|
成分 |
粉尘 |
SO2 |
NOX |
O2 |
CO |
CO2 |
水分 |
|
单位 |
mg/m³ |
mg/m³ |
mg/m³ |
% |
% |
% |
% |
|
数值 |
60 |
800 |
500 |
10 |
0.06 |
7.01 |
18 |
|
备注 |
以上数据为实测数据，未进行氧含量折算。 |
||||||
27万烟气量配置多大吨位的余热锅炉?
要求：余热回收产生的蒸汽压力为 1.0MPaG;提供余热锅炉报价以及余热锅炉方案，包含方案说明、流程图、主要布置图、主要运行消耗等。
|
项目 |
单位 |
方案一 |
|||
|
烟气流量 |
Nm3/h |
270000.00 |
|||
|
锅炉，产蒸汽 |
烟气进口温度 |
℃ |
310.00 |
280.00 |
240.00 |
|
烟气出口温度 |
℃ |
145.00 |
156.00 |
171.00 |
|
|
锅炉补水温度 |
℃ |
20.00 |
20.00 |
20.00 |
|
|
蒸汽压力 |
MPaG |
1.00 |
1.00 |
1.00 |
|
|
产汽量 |
kg/h |
23133.39 |
17344.01 |
9621.22 |
|
|
产汽温度 |
℃ |
184.29 |
184.29 |
184.29 |
|
|
热负荷 |
MW |
17.70 |
13.27 |
7.36 |
|
|
Approach |
℃ |
5.07 |
4.93 |
5.10 |
|
