90m2烧结余热锅炉烟气量110000Nm3/h,温度340℃
1、锅炉主要技术参数
| 序号 | 项目 | 90m2烧结机余热锅炉 | 备注 | |
| 1 | 环冷机Ⅰ 段烟气 | 温度（℃） | 340 | |
| 烟气量（Nm3/h） | 110000 | |||
| 2 | 环冷机Ⅱ 段烟气 | 温度（℃） | 240 | |
| 烟气量（Nm3/h） | 110000 | |||
| 3 | 余热锅炉 中压蒸汽 | 压力（MPa.g） | 1.0 | |
| 温度（℃） | 220 | |||
| 额定流量（t/h） | ||||
| 4 | 排烟温度（℃） | 155±10 | ||
| 5 | 低压给水温度（℃） | 104 | ||
| 6 | 锅炉补给水温度（℃） | 20 | ||
| 7 | 锅炉本体烟气阻力（Pa） | <800 | ||
2、主要技术要求
锅炉为双压、双进气、无补燃、自然循环余热锅炉，由中压、低压两部分受压件组成，锅炉自带除氧头。锅炉本体包括中压锅筒、低压除氧器、中压蒸发器、中压省煤器、低压蒸发器、钢架、护板、平台扶梯、锅炉本体炉壳以及锅炉本体上安装的一次就地阀门仪表。
由于环冷烟气的收集受诸多因素影响，余热锅炉的特性必须考虑这些因素，在此建议烟气流量波动按±10%考虑，温度波动按±30℃考虑。烟气成份为N2、O2、H2O，其中各种组份的体积含量分别为：N2占78%，O2占21%，H2O占1%。烟气含灰量为1.2g/ Nm3。成分为铁矿石烧结熟料，粒径约为100μm，但也不排除含有粒径大于2mm的灰尘可能，余热锅炉的设计必须考虑这种情况。锅炉本体自带除氧器，除氧用的蒸汽由锅炉自带低压蒸发器提供，锅炉补水直接进除氧器。

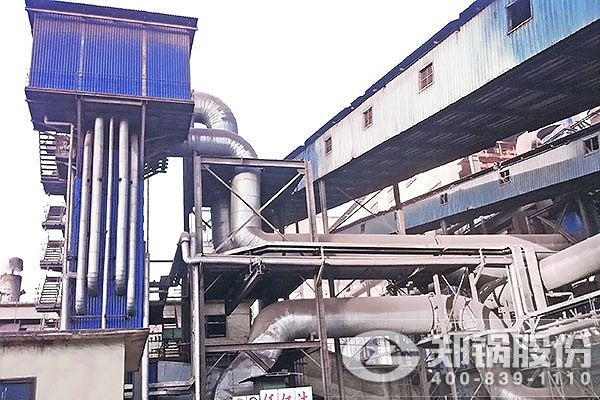

烧结机及冷却机余热锅炉
3、供货范围
(1)余热锅炉最外排柱外1.0米范围内全部主、辅设备、材料，包括但不限于以下所述内容：
(2)钢结构部分，主要包括锅炉钢架、基础锚栓、平台扶梯、炉顶电动葫芦工字钢梁、炉顶及零米层紧身封闭、中压给水泵检修起吊用钢梁、外护板、保温用金属件和灰斗，及其相互连接的紧固件和连接件。
(3)本体部分，主要包括所有受热面、集箱、低压锅筒及内部装置(配置除氧头)、中压锅筒及内部装置，及该部分部件涉及的其它附件、支座等固定件。
(4)锅炉范围内管道及支吊架，所有排汽管道都加消声器(买方供)。
(5)余热锅炉最外排柱外1.0米范围内的全部一次阀门、仪表，包括就地压力表、就地水位计、平衡容器、就地温度计;锅炉中低压给水调节阀门，中低压蒸汽出口电动闸阀、蒸汽放空电动截止阀、紧急放水电动截止阀、放气、取样等接口的配套阀门等。
(6)中压、低压集汽集箱及其附件。
(7)取样冷却器及配套阀门。
(8)灰斗下部出灰阀装置(不含电动锁气器)。
(9)耐火材料和/或保温材料。
(10)减温器：每台锅炉中压过热蒸汽出口管道设置1套减温器。
(11)锅炉安装完毕后应进行整体外表面油漆。
(12)凡是属于锅炉本体范围内电厂安全运行所必须配置的设施、装置和材料卖方都必须提供。
(13)提供备品备件，二年正常运行、第一次大修和急用备品备件和易损件。
