11.6吨水泥窑窑头AQC余热锅炉,烟气量12800Nm3/h,烟气温度320～450℃
2021-11-18
本工程为利用2500t/d水泥熟料生产线的窑尾、窑头废气余热进行发电。
1.水泥窑窑头AQC余热锅炉技术参数
| 锅炉型号及名称 | 窑头AQC余热锅炉 |
| 废气进口温度 | 320～450℃ |
| 废气进口废气量设计取值 | 12800Nm3/h |
| 废气进口设计温度设计取值 | 375℃ |
| 废气阻力 | ≤850Pa |
| 废气进口压力 | -200Pa |
| 锅炉入口含尘浓度 | 30g/Nm3(内置分离器) |
| 锅炉总漏风 | ≤1% |
| 主蒸汽产量 | ≥11.6t/h |
| 额定主蒸汽压力 | 1.2MPa（A） |
| 主蒸汽最高工作压力 | 1.6MPa（A） |
| 额定主蒸汽温度 | 355℃ |
| 省煤器给水量 | ≥27.3t/h |
| 省煤器出水温度 | ≥170℃ |
| 给水温度 | 40℃ |
| 循环方式 | 自然循环 |
| 废气成分 | 含熟料颗粒的热空气 |
2.AQC水泥窑余热发电锅炉供货范围
锅筒、锅筒内装置、锅筒支座;
蒸发器、省煤器、过热器;
钢架、平台、楼梯、护板、炉顶保温间、炉墙金属件、进出口烟道接口及灰斗;

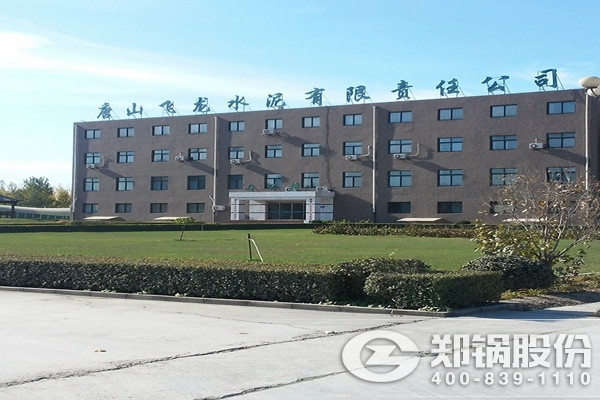

水泥窑余热锅炉项目图
3.水泥窑余热锅炉设计基础资料
A.文字资料内容
1) 锅炉操作运行说明书
2) 锅炉安装说明书
3) 锅炉热力计算结果汇总
4) 烟风系统阻力计算结果汇总
5) 汽水系统阻力计算结果汇总
6) 安全阀排放量计算
7) 锅炉汽水系统强度计算书
8) 按常规满足工程设计要求的其它有关资料。
B.图纸资料内容
1) 锅炉总图(平、剖面图)
2) 锅炉基础及载荷图
3) 锅炉本体汽水系统测点布置图(包括必要的安装图)及测量范围
4) 锅炉本体烟气系统测点布置图(包括必要的安装图)及测量范围
5) 锅炉本体吹(清)灰装置及其控制系统图
6) 锅炉范围内管道图
7) 本体系统附件及测量仪表图
8) 平台楼梯布置图及烟道进口位置支撑图
9) 锅炉膨胀系统图
10) 烟气接口图
11) 给水、主蒸汽、热水等接口尺寸图
12) 有测点布置的地方其炉墙结构图
13) 各类电气接线原理图
14) 按常规满足工程设计要求的其它有关资料
15) 窑尾锅炉振打装置电气图纸及说明
