余热锅炉所用仪表选型参考品牌

  2022-04-27

余热锅炉所用仪表选型参考品牌

本余热锅炉根据DL5000-2000《火力发电厂设计技术规程》及相关的规范,配置了较为完整的现场仪表和设备,所提供的仪表和设备均为符合国际IEC及国家相关标准,且通过ISO质量体系认证的的产品,以保证系统的可靠及稳定性。

热工仪表选型标准

随余热锅炉本体供应的检测元件、仪表及控制设备,选用通用产品,并符合国家有关标准。选用的仪表不含有水银等有害物质。不选用国家宣布淘汰的产品。

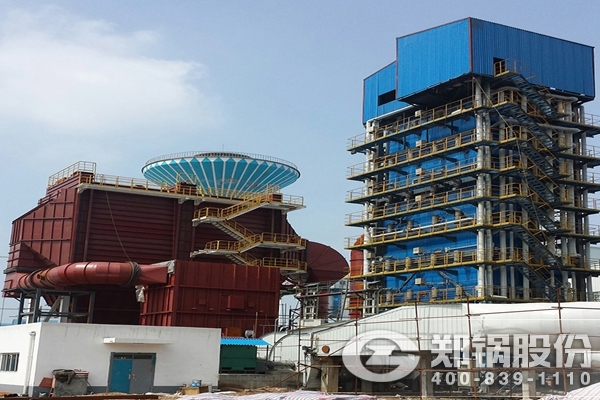

25吨玻璃窑余热锅炉

25吨玻璃窑余热锅炉

仪表控制装置的要求

  • 所选压力、差压、流量等变送器应为两线制(24V DC)
  • 仪表控制装置的信号接口的规范
  • 电信号:模拟量信号:4~20mADC
  • 热电偶:K分度
  • 热电阻:Pt100
  • 开关量信号为无源接点,其接点容量不小于3A、220VAC,1A、24VDC。

调节阀、电动阀门执行机构均选用一体化产品,满足就地及远程操作。电动阀门驱动力矩与阀体的要求相适应,安全可靠、动作灵活、并附有动态特性曲线。随驱动装置提供的接线盒,其密封性、防尘、防水应符合IP65防护等级。调节阀动作灵活、关闭严密并具有良好的调节性能,同时附有满足自动控制要求的调节特性曲线及最大差压下的漏流量。随阀门带的行程开关及力矩开关能可靠动作,能适应各种现场运行环境,严密性好,能正确反映阀门打开和阀门关闭的状态。开关接点容量和数据应满足远程控制和连锁保护的要求。所带位置反馈信号应与阀位对应。

(1)余热锅炉没有配套的电气柜,都是设计院设计出图纸后再由业主招标,锅炉本体没有电气设备。(2)风机采用低压变频,也在设计院设计的配电柜里面。(3)以后设计院设计出配电柜图纸后,会相应发配电柜招标技术规格书。(4)如厂家要配套一些电气箱柜:

1:低压断路器、接触器元器件选型可按施耐德、上海人民电器、北京人民电器、苏州常熟开关厂、天水长城电器等选型;

2:低压变频器选用施耐德、罗克韦尔、ABB、西门子等品牌;

3:低压软启动选用西安西普、上海雷诺尔、施耐德、ABB等品牌。

仪表选型参考品牌
序号 设备类别 供货单位 备注
1 标准孔板、喷嘴 川仪、上仪
2 压力表 北京布莱迪、川仪 现场指示用
3 压力差压智能变送器 EJA、罗斯蒙特、E+H
4 铂热电阻、热电偶 安徽天康、川仪、上润
5 双金属温度计 安徽天康、川仪、上润
6 调节阀 川仪、上仪
7 磁翻板水位计 、双色水位计、平衡容器  上仪
8 电磁流量计 川仪、上润

自动化:

1.PLC:西门子300

2.上位机软件:各PLC硬件配套软件。

3.UPS:科华,川仪

4.上位机:DELL ,研华

5.配电隔离器:南京优倍,MTL,魏德米勒,宇通

6.端子:魏德米勒,菲尼克斯

7.继电器:魏德米勒,施耐德

8.空开: ABB880

9.电源:西门子,魏德米勒,菲尼克斯

10.交换机:西门子,魏德米勒
