余热锅炉不同蒸汽参数锅炉材质的比较
2021-10-08
垃圾焚烧发电厂余热锅炉主蒸汽参数的确定涉及很多方面因素,既要关注整个焚烧厂的经济效益,也要考虑到焚烧厂的运营稳定性和安全性。美国在20世纪90年代之前多数采用中温中压参数,此后为了满足某些工业用户对较高蒸汽参数的需求，着重采用中温次高压参数。日本的垃圾焚烧发电厂目前基本上都采用中温中压参数,正在尝试中温次高压参数。东南亚国家则基本上都采用中温中压参数。中国已建或在建的垃圾焚烧发电厂基本都采用中温中压参数。余热锅炉不同蒸汽参数锅炉如果采用的锅炉材质不一样，会怎样呢?表1是不同蒸汽参数锅炉材质比较。

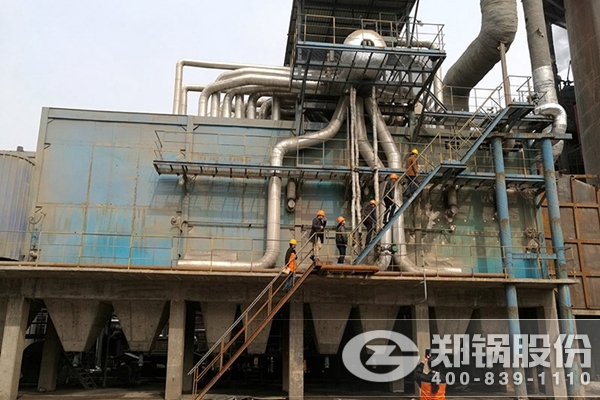

垃圾焚烧发电厂余热锅炉
表1 不同蒸汽参数锅炉材质比较
| 序号 | 项目 | 400、4.0MPa | 450、6.4 MPa | ||
| 材质类型 | 质量 /(台) | 材质类型 | 质量 /(台) | ||
| 1 | 锅筒 | 材料16Mng | 40 | 材料19Mn6 | 60 |
| 2 | 水冷壁、省煤器、上升下降管等 | 高压锅炉管20G | 380 | 高压锅炉管20G | 410 |
| 3 | 低温、中温过热器 | 高压锅炉管20G | 80 | 高压锅炉管20G和15CrMoG | 120 |
| 4 | 高温过热器 | 低合金钢15CrMoG | 40 | TP310S | 40 |
| 5 | 非受压件(钢架、平台扶梯、护板、吊挂、灰斗等) | 碳素结构钢 | 950 | 碳素结构钢 | 970 |
通常中参数余热锅炉高温过热器只需要采用低合金钢即可。如果余热锅炉高温过热器采用高参数,为了防止腐蚀,宜采用奥氏体不锈钢(如TP310S)钢材。这种钢材价格一般为低合金钢的7倍左右;同时奥氏体不锈钢可焊性稍差,加工难度加大,制造成本提高。表1为两种参数的锅炉材质比较(以单台炉处理量750t/d、垃圾热值7120kJ/kg为例)。
余热锅炉主蒸汽采用高参数需考虑以下方面:
a.由于提高了主蒸汽压力,锅炉受压面管道壁需要加厚,锅炉的质量会有一定的增加。
b.由于提高了主蒸汽温度50,过热器受热面需要增加。
c.由于提高了过热器温度,高温过热器材质的防腐蚀等级需要提升,防止过热器高温腐蚀。
