3台600t/d垃圾焚烧余热锅炉项目实例分析

  2021-09-16

随着城市的发展,垃圾的产量也随之增多,如何处理垃圾成为现代比较棘手的问题。以前,垃圾主要采用填埋方式处理,既不卫生,又减少了可使用的土地。现在,随着工业技术的发展,主要采用焚烧垃圾的方法处理垃圾,焚烧的高温烟气还可以通过垃圾焚烧余热锅炉尽量余热再回收利用,比填埋的方式好了不少。

3台600t/d垃圾焚烧余热锅炉项目规模

  1. 数量:3台(套)
  2. 生活垃圾焚烧能力:3×600t/d
  3. 热能回收蒸汽能力:3×58.4t/h
  4. 额定过热蒸汽压力:4.0MPa
  5. 温度:400℃
  6. 年额定运行时间:8000h/a

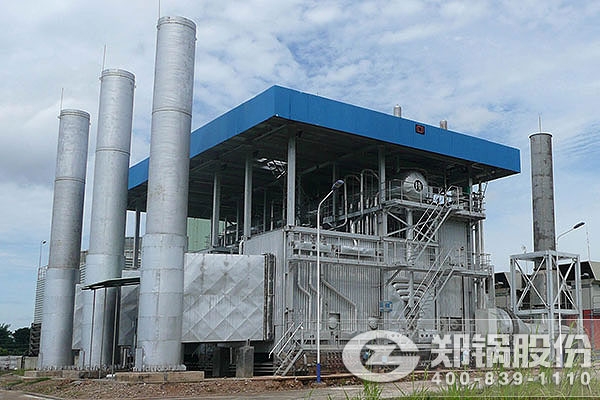

垃圾焚烧余热锅炉

垃圾焚烧余热锅炉的基本概况

锅炉整体为全悬吊结构,采用Ⅱ型结构进行布置,单锅筒自然循环,4个垂直烟道+1个水平烟道,室内布置。烟道通过吊杆固定在板梁上,按烟气流向分别为第1、2、3垂直烟道、一水平烟道和第4垂直烟道,对流受热面中蒸发器、过热器布置在水平烟道中,下部设有多个灰斗,省煤器布置在垂直烟道中。

单台锅炉设计技术参数

  • 锅炉型号:SLC600—58.4.4.0/400
  • 垃圾处理量:600t/d
  • 额定蒸发量:58.4
  • 额定蒸汽出口压力:4.0MPa(偏差+0.2、一0_3MPa)
  • 额定蒸汽出口温度:400(偏差+5、-10℃)
  • 锅炉给水温度:130℃
  • 排污率:1%~2%
  • 热效率:≥82%

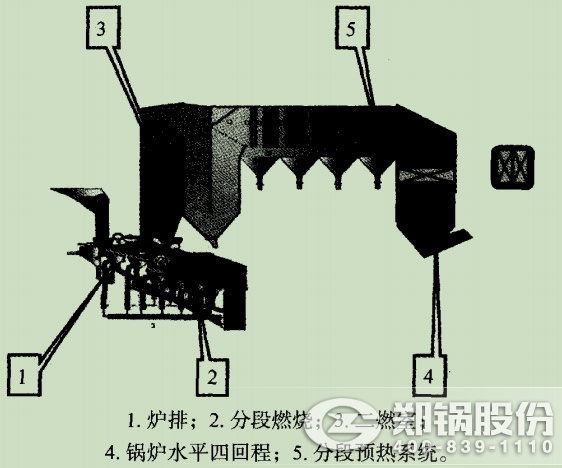

余热锅炉总体结构见图1。


图1余热锅炉总体结构图

垃圾焚烧余热锅炉采用自然循环水管锅炉、卧式结构、全悬吊结构,锅炉为室内布置。主要由锅筒(含内部装置)、水管系统、上升管系统、下降管系统、一、二级蒸发管束、过热器系统(含减温器系统)、省煤器系统、空气预热器系统、吊挂系统、汽水管路系统、给水系统、钢结构、平台扶梯、刚性梁、导向装置、膨胀系统、密封系统、门类杂件、热工仪表等组成。整个余热锅炉均采用轻型炉墙结构,第l通道内部有耐高温、抗磨、抗腐材料,外部有保温、防腐材料,炉墙外还包覆彩色的外护板。第2、3烟道为2个未覆以耐火材料内衬的膜式水冷壁组成的垂直辐射烟道。在水平段布置有一级蒸发管束、三级过热器(设二级喷水减温器,减温水来自锅炉给水)、二级蒸发管束。尾部垂直烟道内布置5组省煤器,省煤器处为护板炉墙结构。第2、3、4通道下灰斗内部也敷设有耐磨隔热材料。第1烟道与焚烧炉之间及水平烟道与省煤器问采用非金属柔性膨胀节连接,保证锅炉的膨胀良好。
